Práctica 5 - Como hacer una grabación de pantalla

Hola a todos y todas, soy Inés y a continuación os voy a contar como hice una grabación de pantalla con la aplicación "VLC".


Primero abrí mi barra de búsqueda y puse "VLC", me salió un enlace a una pagina web en el que pinche y me acabe descargando la aplicación. Después cuando ya tenía la aplicación instalada le di a "ejecutar". Lo primero que hice cuando se abrió la aplicación fue darle al botón de medio, que estaba arriba a la izquierda, y al pinchar me salió una lista de opciones y elegí dispositivo de captura.



Al pinchar se me abrió una nueva ventana, ahí tuve que cambiar de captura de directshow a escritorio y en tasa de fotogramas puse entre 20 y 30 f/s (20 si es un video coto y 30 si es un video largo). Después pinche en la flecha de reproducir y seleccione convertir.

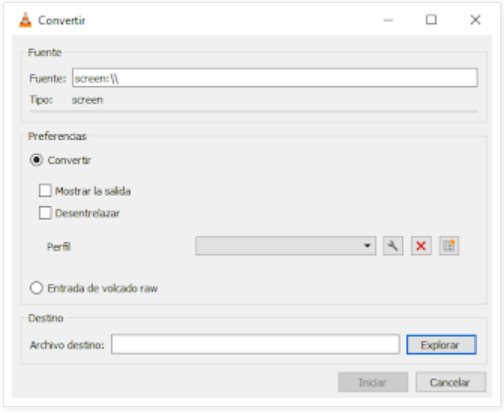

A continuación le di a explorar y lo guarde en descargas, con el nombre de "video RGB". Luego me salió otra ventana donde me salía la opción de iniciar en la cual pinche y después de grabar lo que quería, volví a la aplicación y le di a pausar y guardar.


viernes, 6 de noviembre de 2020

Práctica 4 - Semáforo RGB

Hola a todos y todas, soy Inés y a continuación os voy a contar como hice mi semáforo RGB.

Lo primero que hice fue ir a Tinkercad, ahí añadí un nuevo circuito, elegí los siguientes elementos: 3 resistencias de 220 ohmios, un led RGB y una tarjeta Ardiuno Uno R3.

El código RGB es un modelo de colores que tiene su base en los tres colores primarios rojo (Red), verde (Green), y azul (Blue). Los colores del Led RGB vienen representados con números comprendidos entre el valor 0 y el valor 255. De esta forma, para componer el color rojo pondríamos el valor máximo del rojo y el valor mínimo de los otros colores, es decir, el rojo equivale a "R=255; G=0; B=0". Y así sucesivamente con el resto de colores.

La salida "rojo" la he conectado a una de las resistencias y esta va conectada a el -11, la salida "azul" la he conectado a otra de las resistencias q va conectada a el -10, la salida "verde" la he conectado a la ultima resistencia que va conectada a el -9, por último la salida cátodo la he conectado a la toma de tierra, todos estos de la tarjeta Arduino Uno R3.


Para realizar el código del led tuve que usar bloques de salida y de control. Primero seleccioné el bloque de salida "definir LED RGB de pasadores..." y puse los pasadores 11, 9 y 10 en el orden de colores (rojo, verde y azul) y elegí el color que quería, que en este caso era verde. Después puse un bloque de control que era "esperar..." (4 segundos) y a continuación vuelvo a seleccionar el mismo bloque de salida que anteriormente solo que cambio el color a ámbar lo a poner un bloque de control de "esperar..." (4 segundos), y de nuevo pongo el bloque de salida "definir LED RGB de pasadores..." y puse esta vez el color rojo. Luego otro bloque de control como los anteriores. Y después puse un bloque de control que era " repetir...", que dentro tenia: "definir LED RGB de pasadores..." (en ámbar), "esperar..." (0.5 segundos), "definir LED RGB de pasadores..." (en negro, que es como si no encendiera) y "esperar..." (0.5 segundos).

En conclusión, esto es un led que con una cierta programación puedes conseguir que se encienda como un semáforo, verde, amarillo, rojo y amarillo intermitente, y se repita constantemente en un ciclo. Enlace al circuito.
